Principle

EMCO temperature sensor ชนิด inserts รุ่น MI กับ Thermowells เหมาะสำหรับใช้งานการวัดอุณหภูมิในอุตสาหกรรมทั้งงานเหล็ก, โรงงานไฟฟ้า, โรงงานเคมีและปิโตรเคมี, ยาและอุตสาหกรรมอาหาร, โรงงานปูนซีเมนต์

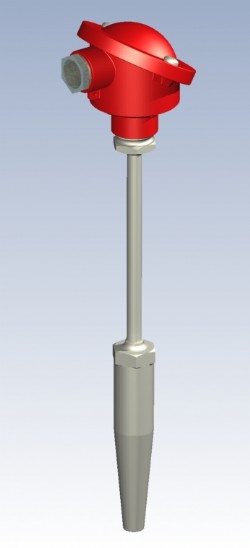

Construction

Sensor ประกอบด้วย Plate ทำจาก Ceramic และ แผ่น Film ทำจาก Platinum. ตัวต้านทานไฟฟ้าเปลี่ยนแปลงค่าตามอุณหภูมิ โดยความต้านทานที่ 100 ohm ที่ 0°C ตอบสนองได้รวดเร็วและไม่มีผลกระทบกับการสั่นสะเทือน

Connecting Head : Type B ตามมาตราฐาน DIN 43729
มาตราฐานของอลูมิเนียม (aluminium) IP 55,
เพิ่มเติมเหล็กกล้าไร้สนิม (stainless steel) IP 65,
ฝาเกลียวทำจากพลาสติก (plastic) หรืออลูมิเนียม (aluminium)
Sensor : Pt100 มาตราฐาน IEC 51
No. of sensors : 1 หรือ 2
Well OD : 18, 24 และ 26 mm
Process connection : การเชื่อมต่อ
Accessories : Temperature transmitter 2 wire 4-20 mA,
HART communication, Profibus PA, Foundation fieldbus EEx ia IIC T4/T6 for hazardous areas

Technical Data

Max. working pressure : 450 bar, ขึ้นอยู่กับวัสดุและอุณหภูมิ
Max fluid velocity : ก๊าซ 60 m/s, ของเหลว 5 m/s
Temperature range : – 50 ถึง 400°C.
Accuracy : ± 0,3
Electrical connection : PG 16 ใช้สำหรับ type B และ หัวเป็นพลาสติก (plastic) , PG 16, M20, ½”NPT ใช้สำหรับ stainless steel และ หัวฝาเกลียวเป็นอลูมิเนียม (aluminium)

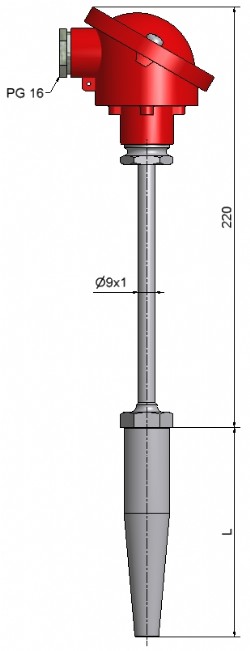

Type L OD Insert dia.(mm) Insert length (mm)
RND-118 = 110, 18, 3, 285
RND-218 = 110, 18, 3, 285
RND-318 = 140, 18, 3, 315
RND-418 = 200, 18, 3, 375
RND-518 = 200, 18, 3, 375
RND-618 = 260, 18, 3, 435
RND-124 = 110, 24, 6, 285
RND-224 = 110, 24, 6, 285
RND-324 = 140, 24, 6, 315
RND-424 = 170, 24, 6, 345
RND-524 = 200, 24, 6, 375
RND-624 = 200, 24, 6, 375
RND-724 = 260, 24, 6, 435
RND-824 = 410, 24, 6, 585
RND-126 = 110, 26, 6, 285
RND-226 = 110, 26, 6, 285
RND-326 = 140, 26, 6, 315
RND-426 = 200, 26, 6, 375
RND-526 = 200, 26, 6, 375
RND-626 = 260, 26, 6, 435
RND-726 = 410, 26, 6, 585
