EMCO Wet Gas Metering Series WG-V

Introduction

การวัดการไหลของก๊าซเปียกจะทวีความสำคัญมากขึ้นในอุตสาหกรรมน้ำมันและก๊าซในทุกวันนี้ แหล่งผลิตก๊าซระดับสูงจำนวนมากมีการใช้ประโยชน์และบางส่วนจะให้ความสำคัญกับกระบวนการผลิตก๊าซในขั้นตอนสุดท้าย สำหรับแหล่งผลิตก๊าซที่เข้าใกล้ขั้นตอนสุดท้ายและแหล่งผลิตเล็กน้อยมีสิ่งหนึ่งที่เหมือนกัน ก๊าซธรรมชาติที่มีความชื้น ความชื้นในที่นี้หมายถึงในสายก๊าซธรรมชาติที่ยังดำเนินการมีจำนวนที่เล็กน้อยจากปริมาตรของเหลวที่อิสระ คำจำกัดความของก๊าซเปียกคือการไหลของก๊าซและของเหลว ตามพารามิเตอร์ของล็อกฮาร์ด มาร์ติเน (Lockhart-Martinelli )ในช่วง 0 < X%○¤0,3 การวัดของเหลวที่น่าสนใจคือก๊าซธรรมชาติ และไฮโดรคาร์บอนที่มีจำนวนไม่มากนัก

การวัดก๊าซเปียกใช้โปรแกรมยังเป็นเรื่องยาก อย่างไรก็ตามในมาตรฐานการวัดอัตราการไหลแบบแห้งยังไม่สามารถใช้งานได้

ก๊าซเปียก มีทั้งหมด 2 ส่วน คือ ของเหลวในปริมาณสูงสุด 10 % และ ปริมาณก๊าซ 90 %

Application

Well testing, hydrocarbon allocation metering, hydrocarbon sales metering, monitor critical factors such as water breakthrough.

Principle

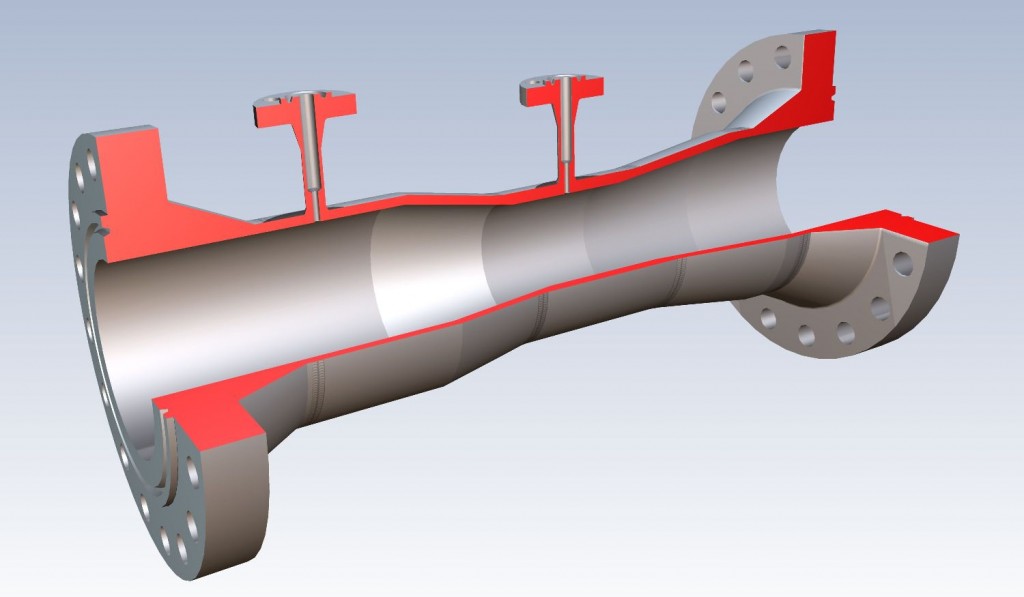

EMCO wet gas metering อยู่ในมาตรฐานของท่อ (venturi tube) สอดคล้องมาตรฐานของ ISO 5167-4 และมี single pressure tappings. Tapping นำมาใช้สำหรับตรวจสอบการเปลี่ยนแปลงอัตราการไหลของของเหลวโดยใช้วิธี Pressure losee ratio method. การคำนวนโดยใช้ Differential pressure สำหรับวัด wet gas โดยใช้มาตรฐาน ISO 5167-1.

Overreading จะต้องมีการแก้ไขโดยใช้คอมพิวเตอร์ด้วยวิธี algoritms

ขนาดของ overreading ขึ้นอยู่กับปริมาณของเหลว, ความดันของก๊าซ , ความหนาแน่นของเหลวและความเร็ว

การออกแบบทางกล การวัดก๊าซเปียกโดยมีวิธีใช้งานของ Algorithm สำหรับ overreading
